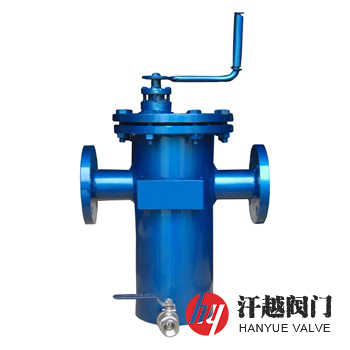

籃式手搖刷式過濾器是一種清洗濾籃時無需拆裝盲板，可在線不停機通過轉動搖手柄的方式直接將濾網上的堵塞物刷下，并隨水流從筒體底部設置的排污口排出的濾水器，其帶刷子的刷架組件穿過筒蓋，安裝在筒體內部由濾筒及濾網組成的濾籃內，當污水經進水口流入時，其中的固體雜質會被籃狀濾筒內的濾網攔截，而凈化后的水流則能穿過網眼，從出水口流出，當進出口壓差增大，水的流量逐漸減小時，只需手握柄體順時針方向搖動數(shù)圈即可將附著于濾網內壁上的雜質刷洗下來并可隨流水沖洗到筒體底部聚積以便排渣。當需要排污時，只要手動打開排放口球閥便可將濾出物排出系統(tǒng)外。本產品可設計成直通平底、直通封頭、高低接管平底和高低接管封頭等結構型式。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 筒 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
| 2 | 筒 蓋 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 3 | 濾 籃 | 304 | 304 | 304 | 304L | 316 | 316L |
| 4 | 刷 子 | 不銹鋼、硬質塑料纖維、骨質尼龍、豬鬃毛 | |||||
| 5 | 清洗刷架 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 6 | 密封墊片 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 7 | 排 污 閥 | CF8 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
| 連接法蘭 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
| 過濾精度 | 100μm ~ 3500μm | |||||

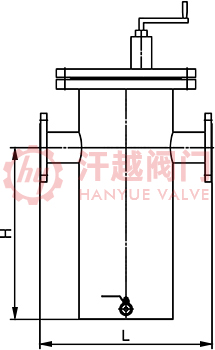

| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 10 | 50 | 480 | 360 | 10 | 200 | 620 | 640 |
| 65 | 480 | 360 | 250 | 720 | 840 | ||
| 80 | 500 | 420 | 300 | 840 | 920 | ||
| 100 | 500 | 420 | 400 | 1000 | 1000 | ||
| 125 | 560 | 530 | 500 | 1100 | 1050 | ||
| 150 | 560 | 530 | 600 | 1200 | 1200 | ||
| 以上尺寸僅供參考，表中未列出的其他規(guī)格參數(shù)，請咨詢汗越閥門技術部！ | |||||||
